    狮子王LK200-PYV室外语音幕帘红外探测器使用说明


    【内容摘要】主要纠正用户错误使用语音幕帘红外探测器,分别讲解该产品的性能,以及拆装步骤和安装效果图,还有与报警主机路线接线图


    LK200-PYV室外语音幕帘红外探测器


    如上图所示:就是狮子王联网报警厂家所生产的新型语音幕帘红外探测器,型号为LK200-PYV,该红外探测器产品适合安装在室外,比起过去老式的红外探测器新增加多了一种语音功能。

    了解室外语音幕帘红外探测器的性能:

    LK200-PYV双元室外幕帘红外探被动探测器是专门设计用于企事业单位使用的小巧型红外探测器,该探测器防范范围6*0.6M;带微处理器,具有真实温度自动补偿功能,具有信号捕捉能力强,误报、漏报率低,低功耗和真实温度补偿的特点;并且外观高端大气,工艺制造严谨,技术含量高,该探测器同时也是配置最专业的菲涅尔光学透镜使用,所以该探测器是绝对可以做到不误报不乱报的功效。

    安装LK200-PYV室外语音幕帘红外探测器的步骤:

    (一)揭开前盖 如图所示


    语音幕帘红外探测器拆装步骤一

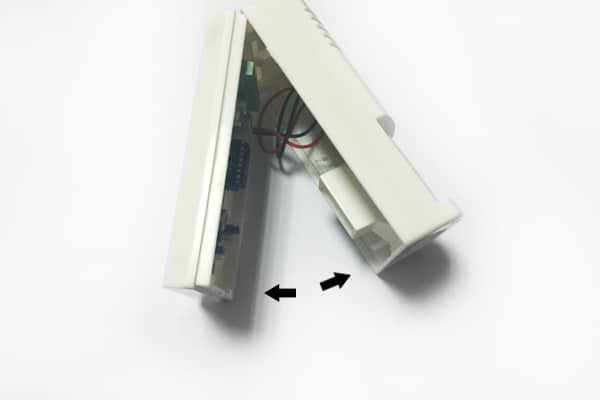

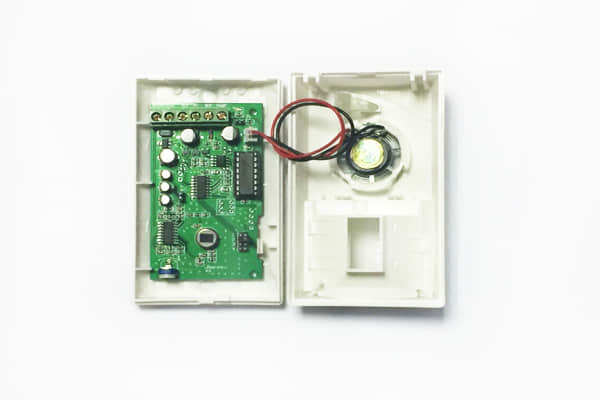

    用螺丝刀轻轻撬开底部,然后用手轻轻一按即可撬开整个产品,就可以看到该红外探测器里面的主板,如图所示:


    语音幕帘红外探测器拆装步骤二


    (二)室外幕帘红外探测器两种安装方法:

    (1)不带支架的安装

    直接揭开后盖和进线孔,引入电缆线,并将后盖固定在墙或墙角,安装之后,如图所示效果

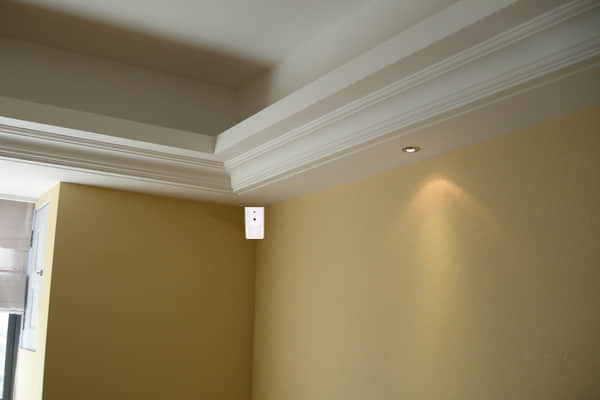

    室外语音幕帘红外探测器安装效果图



    (2)带支架的安装

    与不带支架的安装方法大同小异,但是使用支架安装之后,可使已经安装在墙角里进行360度旋转,用螺丝将支架底部两边固定在墙上,然后撬开探测器进线孔,接入电缆线到探测器,然后合上盖即可,如图所示:

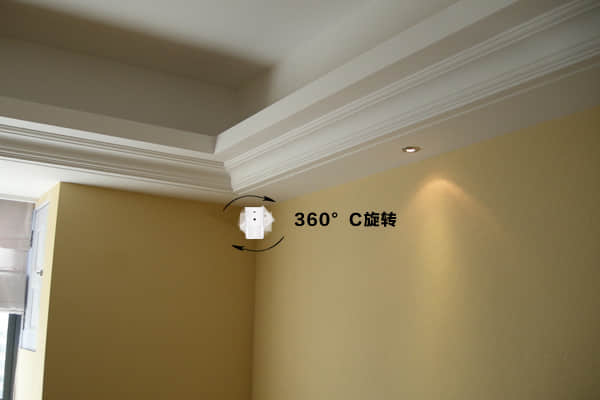

    带支架语音幕帘红外探测器安装效果图


    (三)与PCB终端连线

    连接电缆线到PCB终端:

    +Vin       GND:    电源12V输入端

    RLY       NC: 报警输出端,常闭触点

    BCF: 接布撤防指示,接我们主板的PGM

    最后封好电缆进线孔即可。

    (四)PCB板调整

    首先移动主板,调整探测器的探测角度后,将白色小旋钮顺时针旋转90度,将主板固定在底壳上紧固定螺丝钉,装好之后,开始对保护区进行行走测试,根据实际情况做适当的调整

    温馨提示:对于安装高度大于典型安装:将PCB向上移动,减小有效距离;或者将PCB向下移动,增加有效距离。

    (五)跳线器设置

    J2:

    如果PGM是负极性输出需要把J2短接,那么我们自己的机器需要短接J2;如果PGM是正极性输出需要把J2断开。

    脉冲计数:

    将跳线开关置于一时是2脉冲信号报警,二时是三个脉冲信号报警;三时是四个脉冲信号报警,4时是关闭迎宾功能。

    (六)更换透镜步骤:

    (1)取下防护罩;

    (2)从防护罩上取下透镜,并插入新的透镜。

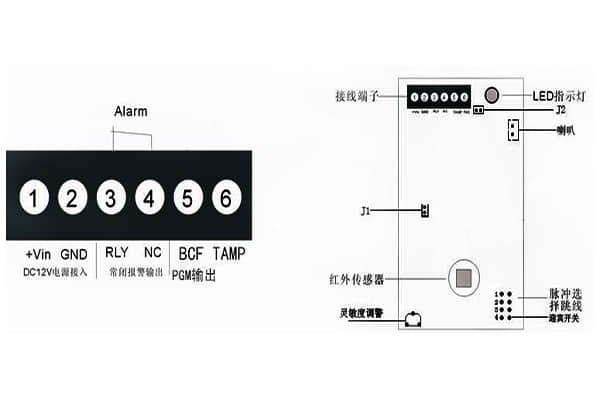

    (七)主板参数设置如图所示:


    语音幕帘红外探测器主板参数设置图


    (八)安装好之后开始进行行走测试:

    安装好之后,然后给语音幕帘红外探测器加电,然后预热两分钟,人在保护区内进行来回行走,边走边进行对LED的指示灯观察,这样做可确保该探测器是否全面覆盖保护区,在撤防状态下触发探测器会语音提示“欢迎光临”如果不需要迎宾功能需要把主板上四迎宾开关短路;布防半分钟以后触发会语音提示“你已进入警戒区请速离开”触发次数可以通过插针选择;如果使用了支架,必要时可加以调整,调整完毕,注意上紧螺钉。

    (九)测试调整:

    通电:通电后指示灯点亮开始初始化,此时探测区内不要有人活动;一分钟后,初始化完成;可以开始其它测试。

    一般行走测试:测试行走方向参照,通电无干扰1分钟后,此时进入稳定工作状态,进行穿越防区测试,保证每次有效报警,如有漏报说明安装高度或角度有误,要进行调整;

    有宠物时,进行宠物活动测试,保证宠物不会触发报警,如果有误报说明安装高度或角度有误,要进行调整;

    报警延时,是智能芯片在判断去除干扰信号,属正常现象。


    (十)室外语音幕帘红外探测器技术指标:


    语音幕帘红外探测器接线图


    供电要求:9~16VDC

    最大电流:12mA

    存放和工作温度:-25 ºC~+50 ºC

    抗射频干扰:在26-1000兆赫的频率范围内,干扰强度为30伏/米时,不会引起报警和系统重置

    温度补偿:自动环境监测,调整信号处理参数,使得探测器在相应的环境下面,保持优良的探测性能

    外壳设计:高强度白色ABS塑料外壳,流线型设计

    尺寸:114×60×50mm

    探测范围:6m×0.6m

    安装方式:墙面或墙角安装,建议高度为2.2m
